Гусеничная ходовая асфальтоукладчика: когда менять траки и какие размеры снять до покупки
Опубликовано: 23.08.2026
Асфальтоукладчик — машина, которая не прощает ошибок в техническом обслуживании. В отличие от экскаватора, работающего на рыхлом грунте, укладчик двигается по щебеночному основанию или свежему горячему асфальту, обеспечивая идеальную ровность покрытия. Любое биение, просадка или пробуксовка мгновенно отражаются на геометрии укладываемой полосы. Основой стабильности выступает гусеничная ходовая часть, а её наиболее нагруженным и уязвимым элементом остаются траки — башмаки, непосредственно контактирующие с поверхностью.
Специфика работы ходовой части укладчика
Гусеницы асфальтоукладчика функционируют в условиях, которые можно назвать экстремальными для металла. Постоянный контакт с абразивным щебнем, колоссальное давление массы машины, толкающей груженый самосвал, и, главное, воздействие высоких температур. Температура асфальтобетонной смеси зависит от её типа и технологического режима и должна контролироваться по проекту и регламенту работ. Пыль, песок и мелкие фракции щебня, смешиваясь с битумом, работают как мощный абразив, который не просто стирает подошву башмака, но и проникает в шарниры цепи. Со временем шаг цепи увеличивается, звездочки начинают проскальзывать, а грунтозацепы стираются до состояния гладких пластин.
Еще одна неприятная особенность изношенной ходовой — следы на готовом покрытии. Когда траки теряют правильную геометрию или на них появляются заусенцы и навары, они оставляют на свежем асфальте глубокие следы, которые трамбовщик не всегда способен устранить. Для заказчика контроля качества это повод для рекламации. Для заказа лучше сначала проверить гусеничные траки асфальтоукладчиков по каталогу и размерам, потому что внешне похожие башмаки могут отличаться шагом и креплением.
Когда замена траков становится неизбежной
Определить момент, когда ходовая требует вмешательства, можно по ряду объективных признаков. Откладывание ремонта не только увеличивает риск аварийной остановки на объекте, но и ведет к каскадному повреждению сопряженных деталей — ведущих звездочек и опорных катков.
- Потеря натяжения. Гусеничная цепь со временем вытягивается из-за износа пальцев и втулок. Если механизм натяжения (гидравлический или механический) выкручен до упора, а провисание верхней ветви всё равно превышает норму, цепь подлежит замене.
- Критический износ грунтозацепов. Высота грунтозацепов зависит от конкретного трака. Сильный износ снижает сцепление; остаточную высоту оценивают относительно новой детали и пределов производителя. Первый признак — пробуксовка при толкании самосвала на подъеме или при старте с места.
- Деформация и трещины. Микротрещины вокруг отверстий под пальцы говорят об усталости металла. Игнорирование этого факта приводит к отрыву башмака прямо во время работы, что часто заканчивается разрывом цепи и повреждением бортов машины.
- Неравномерность износа. Иногда внешняя сторона башмака стирается быстрее внутренней. Это следствие нарушения геометрии ходовой или постоянной работы с уклоном. Такая «лыжа» заставляет машину вилять, и оператор тратит огромные усилия на удержание прямой струны.

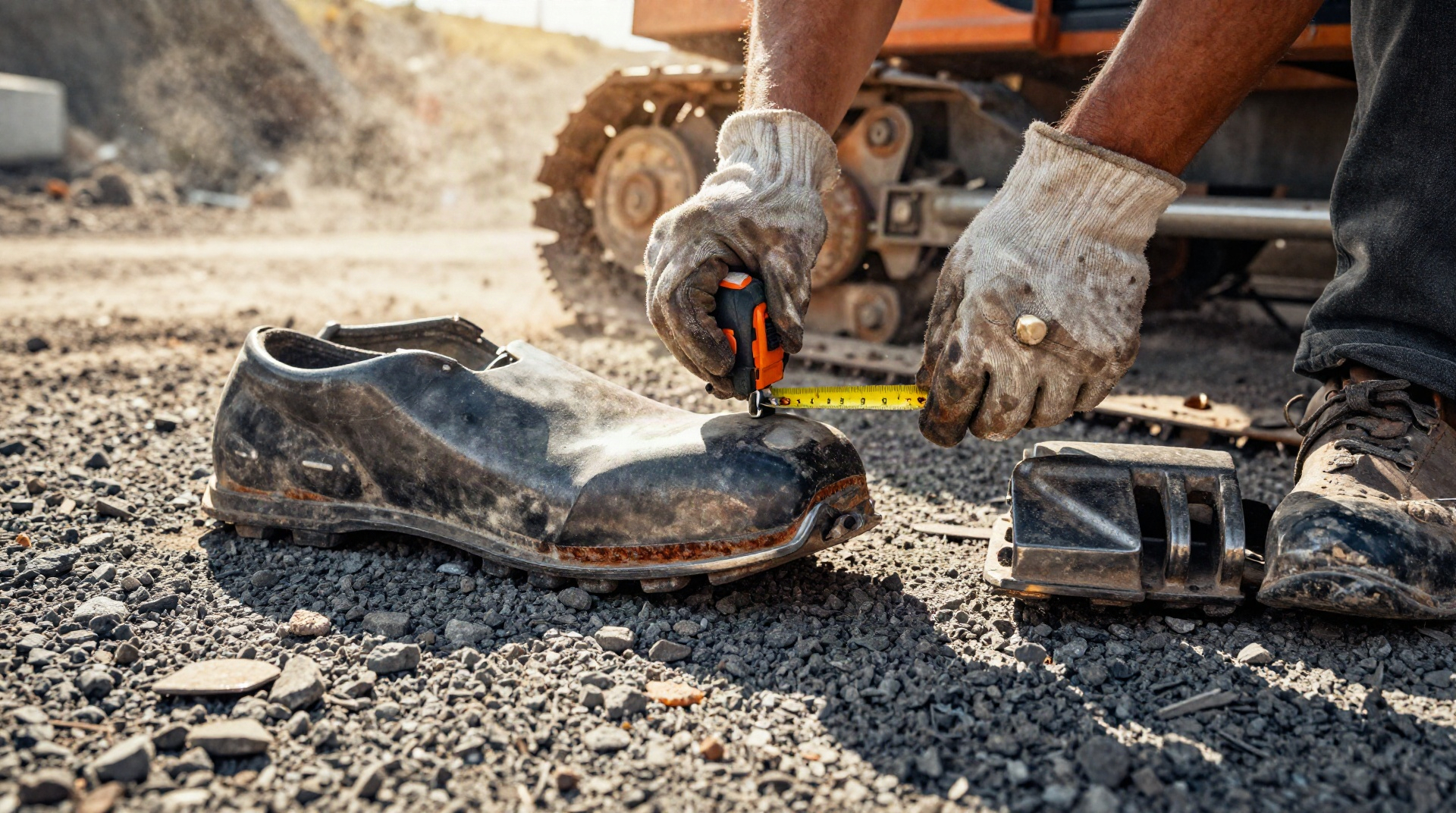

Какие размеры нужно снять перед покупкой
Заказ ходовой «по модели машины» — практика рискованная. Один и тот же асфальтоукладчик мог комплектоваться разными вариантами гусениц в зависимости от рынка сбыта или конкретной модификации. Кроме того, предыдущие владельцы могли установить неоригинальные комплектующие с другими параметрами. Чтобы избежать возвратов и длительных простоев, перед заказом необходимо снять шесть ключевых размеров.
Базовые параметры трака
- Шаг цепи. Расстояние между центрами соседних пальцев. Для точности лучше измерить расстояние между центрами первого и пятого пальцев и разделить результат на четыре. Даже миллиметровое отклонение шага приведет к тому, что цепь не сядет на звездочку.
- Ширина башмака. Общая ширина трака. Укладчики часто имеют уширенные гусеницы для работы на слабых основаниях, и ширина зависит от исполнения ходовой и должна сверяться по конкретной машине.
- Количество звеньев в цепи. Обязательный параметр для заказа замкнутой цепи в сборе. Если меняются только башмаки (при условии, что они крепятся болтами), этот параметр не так критичен, но для полной замены он определяет длину гусеницы.
- Диаметр пальца и втулки. Наружный диаметр пальца, соединяющего звенья, и наружный диаметр втулки, на которую опирается каток. От этих размеров зависит плотность посадки в шарнире.
- Толщина подошвы. Определяет остаточный ресурс башмака.
- Межцентровое расстояние между крепежными отверстиями. Актуально для башмаков с болтовым креплением к звену. Если шаг отверстий не совпадет, придется рассверливать металл или искать другие траки.
Типичные диапазоны по «классу машины» слишком грубы для заказа. Вместо них фиксируют параметры конкретной ходовой и сверяют их с каталогом:
| Параметр ходовой | Что измерить / проверить |
|---|---|
| Шаг цепи | По нескольким соседним звеньям и каталогу машины |
| Башмак | Ширину, профиль и крепёжные отверстия |
| Палец и втулка | Диаметры и состояние сопряжения |
| Количество звеньев | По установленной цепи или каталожной спецификации |
Ограничения и подводные камни при выборе
Качество металла — главный критерий, который невозможно измерить штангенциркулем, но именно он определяет, сколько ходовая отработает после ремонта. Дешевые траки из низкоуглеродистой стали без должной термообработки стираются за один-два сезона интенсивной работы. Оригинальные или качественные аналоги проходят индукционную закалку токами высокой частоты (ТВЧ). В результате поверхность пальца и втулки приобретает твердость, сопротивляющуюся абразиву, а сердцевина остается вязкой, предотвращая хрупкое разрушение от ударных нагрузок.
Второе ограничение — сопряженность с ведущей звездочкой. Замена только траков или только цепи при изношенной звездочке — неэффективная трата бюджета. Звездочка и цепь работают как пара шестерен. Если шаг цепи уже увеличен из-за износа, а звездочка имеет выработку профиля зуба, новые пальцы будут испытывать колоссальные точечные нагрузки. Результат — быстрое смятие пальцев и «прощелкивание» гусеницы. Правильный подход подразумевает одновременную замену цепи и звездочек, а башмаков — по мере их истирания.
Установка новых траков на изношенные опорные катки также таит риск. Катки с выработкой по беговой дорожке начинают «подъедать» втулки цепи с одной стороны, создавая боковое усилие, которое рано или поздно приводит к разрыву замка цепи или срезанию болтов крепления башмака.
Оценка уместности ремонта: ресурс против бюджета
Принимая решение о замене ходовой, стоит трезво оценивать оставшийся ресурс машины и фронт предстоящих работ. Если асфальтоукладчик выработал свой моторесурс, требует капитального ремонта гидронасосов и двигателя, полная замена гусеничной цепи и башмаков может оказаться экономически нецелесообразной. Стоимость полного ремонта ходовой может быть значительной, поэтому решение принимают после оценки состояния всей машины. Частичная замена допустима только тогда, когда это не нарушает требования производителя и не создаёт опасной разницы в износе сопряжённых элементов.
Для машин, которые планируются к эксплуатации еще несколько лет, компромиссы недопустимы. Установка полноценного комплекта ходовой полностью восстанавливает геометрию машины и возвращает заводские тяговые характеристики. Это помогает восстановить стабильную работу ходовой и снизить риск дефектов, связанных с её износом.
Практические аспекты замены на площадке
Замена гусеничной цепи на асфальтоукладчике — процесс, требующий правильной организации пространства. Гусеничная цепь в сборе имеет значительную массу. Проводить демонтаж на строительной площадке без ровной твёрдой площадки, подходящей грузоподъёмной техники и безопасной технологии работ опасно. Разжим цепи производится с помощью гидравлического пресса, который выдавливает палец. Если цепь давно не разбиралась, пальцы могут быть намертво закисшими из-за попадания пыли и влаги. В таких случаях требуется аккуратная газорезка, чтобы не повредить щеки звеньев — они еще пригодятся при сборке.
После сборки новой цепи критически важно правильно выставить натяжение. Перетянутая гусеница создает излишнее сопротивление качению, перегружает гидронасосы хода и ускоряет износ пальцев. Слишком слабая цепь рискует соскочить с ведущей звездочки при развороте машины. Оптимальное провисание верхней ветви обычно указывается в документации и контролируется оператором ежедневно перед началом смены.
